針型閥
當前位置：首頁 > 針型閥

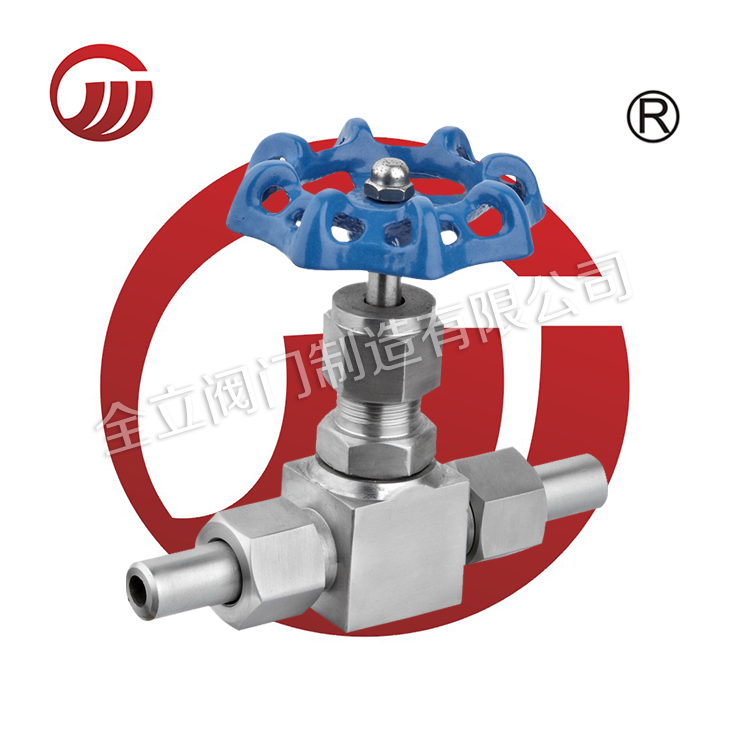

【外螺紋帶焊接管針型閥產品用途】
外螺紋針型閥安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
【外螺紋帶焊接管針型閥性能優點】
外螺紋針型閥可用于對焊連接、外螺紋連接，多種的連接方式使的閥門安裝拆卸方便、連接緊固、密封性能良好等優點。是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。外螺紋針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
【外螺紋帶焊接管針型閥技術規范】
工作壓力:≤6000PSI;
使用溫度:-29℃～+570℃;
規格尺寸:￠4～￠25;
連接形式:接管對焊連接、外螺紋;
結構特征:錐面密封,活動閥瓣;
閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
制造標準: GB/T12224-2005、JB/T7747-1995;
閥門檢測及試驗標準:GB/T13927-1992
【外螺紋帶焊接管針型閥零部件材料】
零件名稱Part name | 閥桿、閥蓋Stem,Bonnet | 閥桿、閥瓣Stem,Disc | 填料Packing |
J23W-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨PTEF,Soft graphite |
J23W-40、J23W-160 | 優質碳鋼 | 鉻不銹鋼 |
【外螺紋帶焊接管針型閥性能規范】
型號 | 公稱壓力（MPa）Nominal pressure | 試驗壓力PS（MPa） | 工作壓力（MPa）Working pressuer | 工作溫度（℃）Working temperature | 適用介質Applicable mediun | ||
殼體Shell | 密封（液）Seal | 密封（氣）Seal | |||||
J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油氣水、油品等Petroleun gas Water,Oil etc. |
J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
【外螺紋帶焊接管針型閥結構圖及連接尺寸】
公稱直徑Nominal diameter | 尺 寸Dimensions | 重量（Kg）Weight | ||||||
D0 | D1 | D2 | L | H1 | H2 | M | ||
6 | 70 | 14 | 6 | 135 | 96 | 106 | 20×1.5 | 0.8 |
10 | 80 | 18 | 10 | 156 | 115 | 125 | 24×1.5 | 1.1 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 185 | 156 | 166 | 36×2 | 3.0 |
25 | 140 | 33 | 22 | 185 | 169 | 180 | 42×2 | 3.2 |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.syhjqj.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
